功能：
AFRD防火門監控系統集中控制其各終端設備即電動閉門器、電磁釋放器的工作狀態，實時監測疏散通道防火門的開啟、關閉及故障狀態，顯示終端設備開路、短路等故障信號。系統采用消防二總線將具有通信功能的監控模塊相互連接起來，當終端設備發生短路、斷路等故障時，防火門監控器能發出報警信號，能指示報警部位并保存報警信息，最大限度的保障了電氣安全的可靠性。

應用場所：
（1）辦公建筑（商務辦公等）；
（2）商業建筑（商場、金融機構建筑等）；
（3）旅游建筑（賓館飯店、娛樂場所等）；
（4）科教文衛建筑（文化、教育、科研、醫療衛生、體育建筑等）；
（5）通信建筑（郵電、通信、廣播、電視、數據中心等）；
（6）交通運輸建筑（機場、車站、碼頭建筑等）。

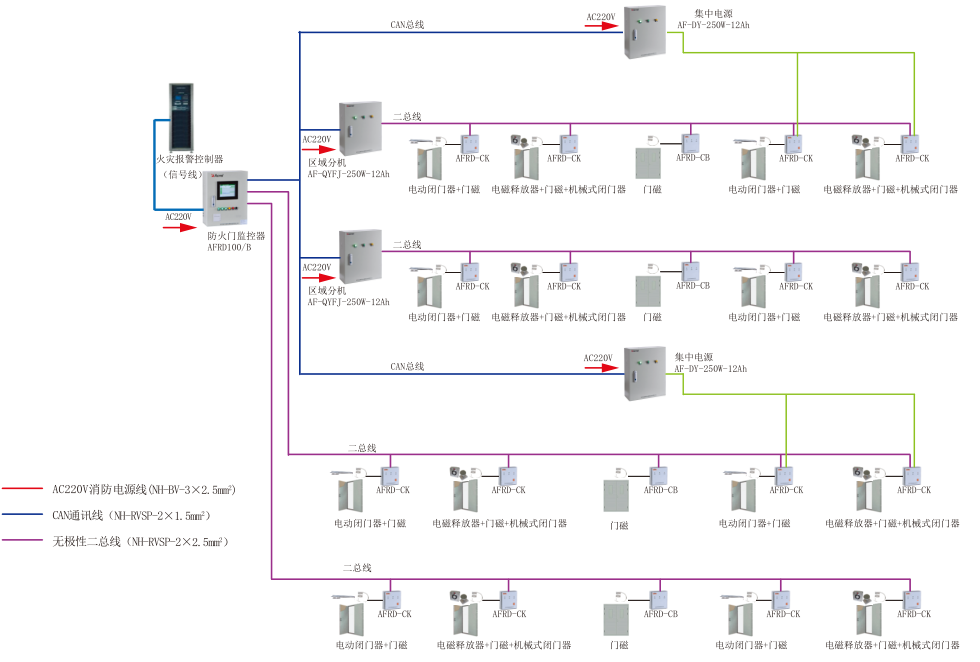

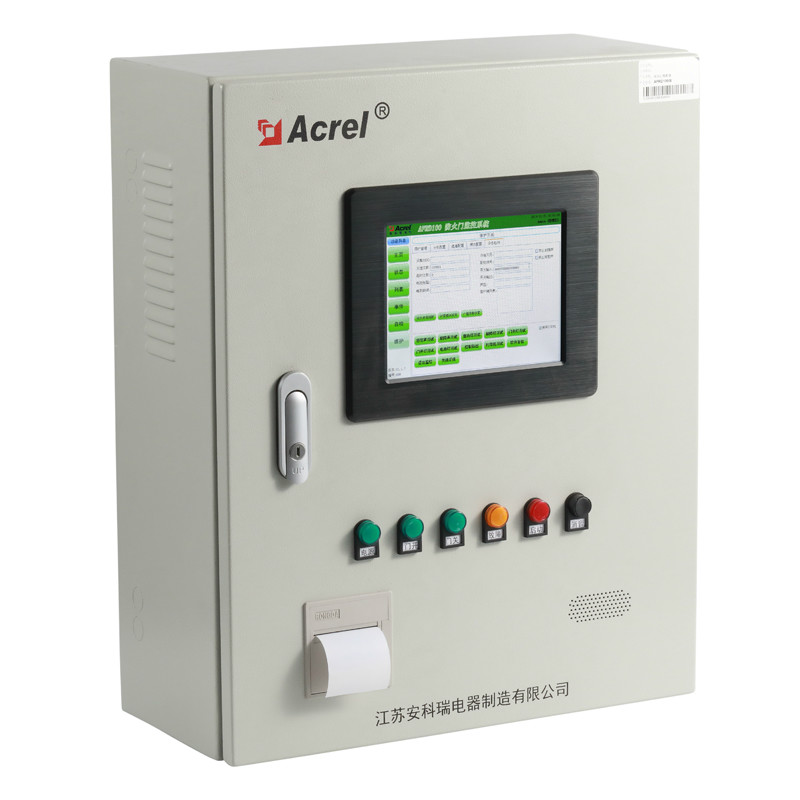

AFRD100防火門監控系統采用AFPM100/B防火門監控器（主機）+區域分機+防火門監控模塊三層結構組網模式，適用范圍廣，滿足各種環境的現場，便于區域化管理，監控模塊與監控器之間采用二總線通訊，監控器與分機之間采用CAN總線通訊，滿足了通訊實時性高的要求。

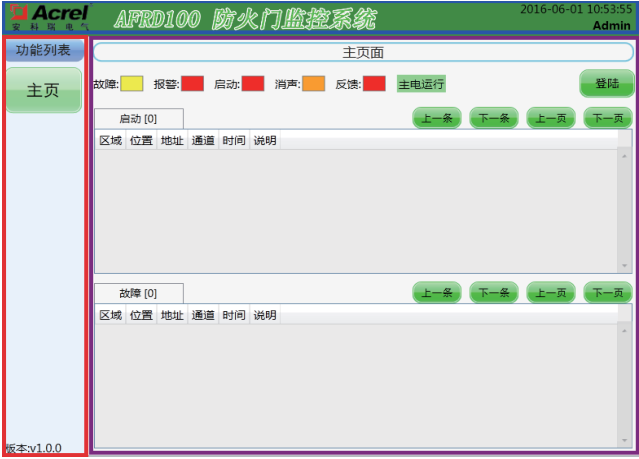

系統運行主界面
包含“登陸”按鈕、“界面標題”、“功能列表”、“系統狀態欄”四部分組成，可以快速查詢當前監控狀態，也可用于工作人員登錄操作。

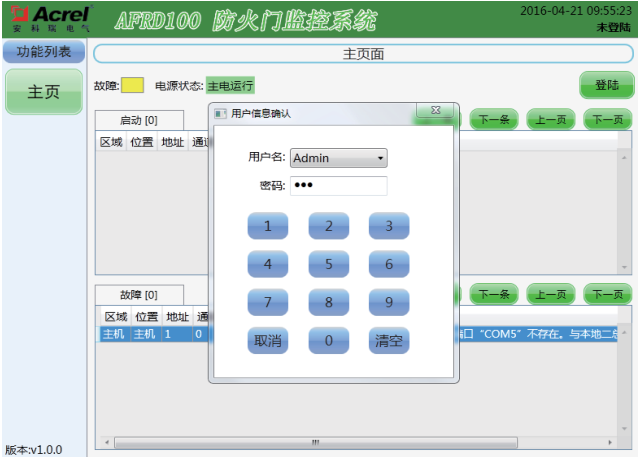

用戶登錄界面
輸入正確的用戶名和密碼后，系統狀態欄會直接跳轉至當前用戶的操作界面下，可顯示當前登錄用戶和功能列表。

權限管理界面
該界面設有三種操作級別，操作權限級別依次為“超級管理員”→“管理員”→“操作員”，其中高級別可添加低級別的新用戶。

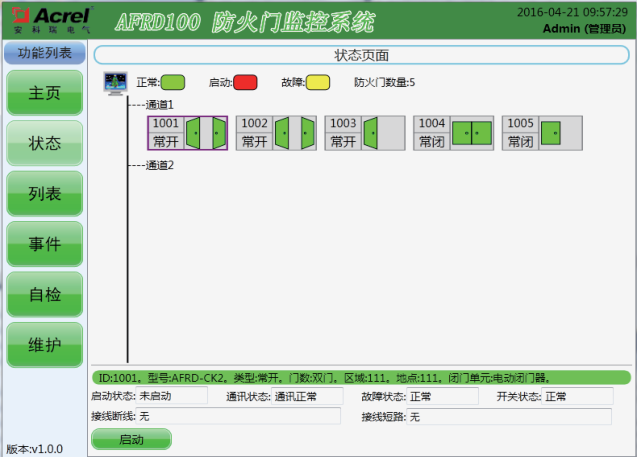

狀態監測界面
該界面以圖形化顯示方式直觀的展現了當前被監測的防火門的工作狀態，點擊防火門圖標后，系統會顯示該防火門的詳細信息。

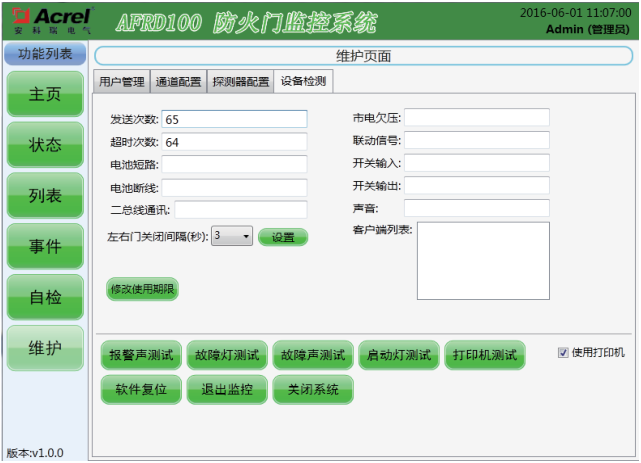

設備檢測界面
該界面可以直接查看和設置一些系統運行參數，獨立測試監控器部分功能，但只有“管理員”及其以上級別才有操作權限。

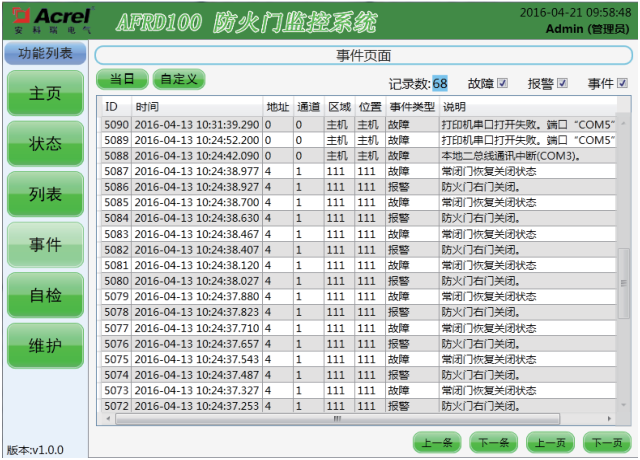

事件記錄界面

該界面可顯示當前存儲的報警記錄、故障記錄和事件記錄，可選擇查詢當天記錄也可以自定義查詢?nèi)掌凇?/span>

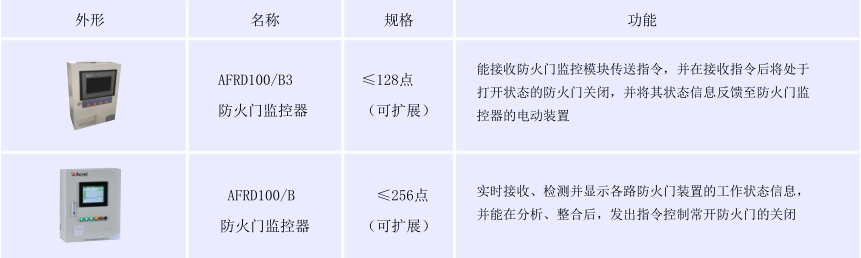

消防設備電源狀態監控器

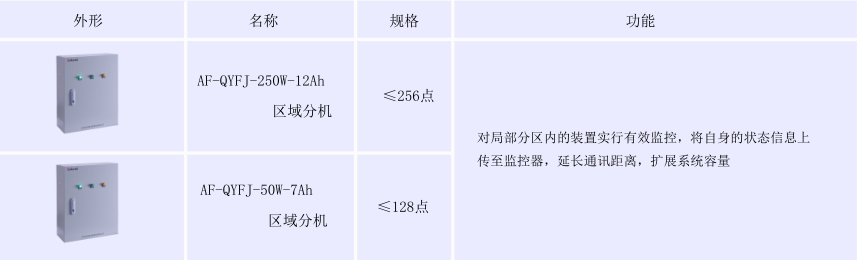

區域分機

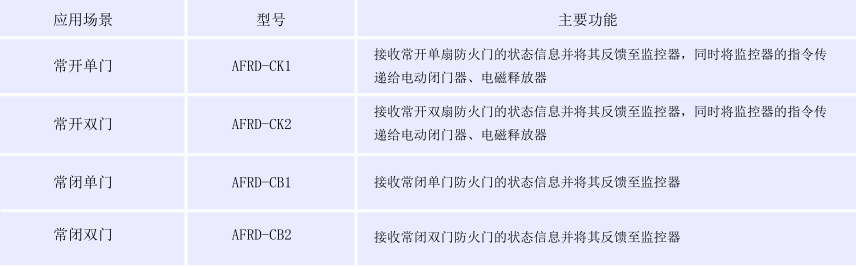

監控模塊
